![PART 1 of 2: Ignition System Circuit Diagram (1997, 1998, 1999 4.6L V8 Ford E150, E250) PART 1 of 2: Ignition System Circuit Diagram (1997, 1998, 1999 4.6L V8 Ford E150, E250)](/images/articles-1200-1299/1210/1214/circuit-diagram-1-B.webp)

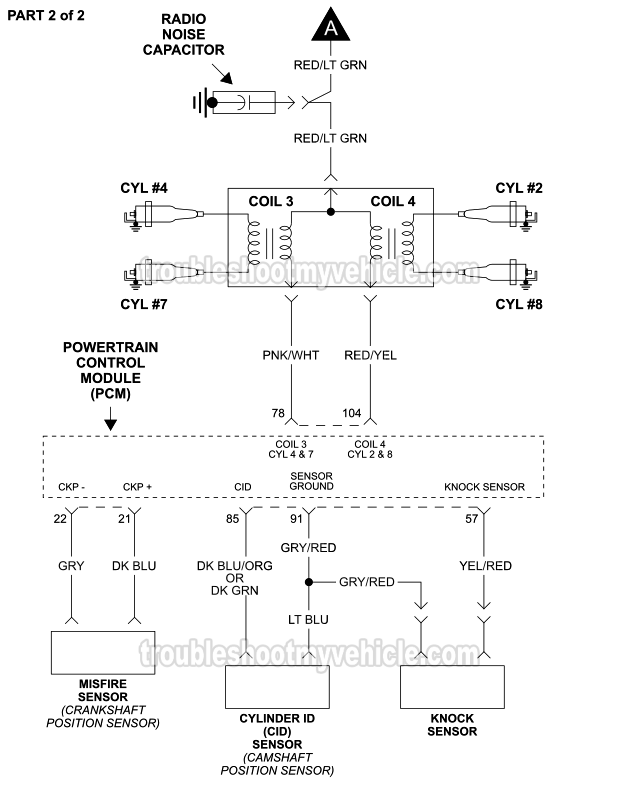

![PART 2 of 2: Ignition System Circuit Diagram (1997, 1998, 1999 4.6L V8 Ford E150, E250) PART 2 of 2: Ignition System Circuit Diagram (1997, 1998, 1999 4.6L V8 Ford E150, E250)](/images/articles-1200-1299/1210/1214/circuit-diagram-2.webp)
APPLIES TO: This ignition system circuit wiring diagram applies to the following vehicles:
- 4.6L V8 Ford E150: 1997, 1998, 1999.
- 4.6L V8 Ford E250: 1997, 1998, 1999.
NOTE: This wiring diagrams includes the following ignition system components:
- Ignition coil packs.
- Crankshaft position (CKP) sensor.
- Camshaft position (CMP) sensor.
- Knock sensor
You can find the ignition coil pack test explained in this tutorial:
You can find the ignition coil(s) circuit diagram for the 4.2L V6 and 5.4L V8 E-Series vans here:
- Ignition System Wiring Diagram (1997-1999 4.2L V6 Ford E150, E250)
- Ignition Coils Circuit Wiring Diagram (1997-1999 5.4L V8 Ford E150, E250, E350)
The ignition system wiring diagram for the 1997-1999 4.6L Ford F150 and F250 pickups can be found here:
- Ignition System Wiring Diagram (1997-1999 4.6L Ford F150, F250) (at: easyautodiagnostics.com)
