Fuel Pump Circuit Wiring Diagram (1998 3.0L V6 Toyota Camry)

Federal Emissions

Fuel Pump Circuit Wiring Diagram With Federal Emissions (1998 3.0L V6 Toyota Camry)

California Emissions

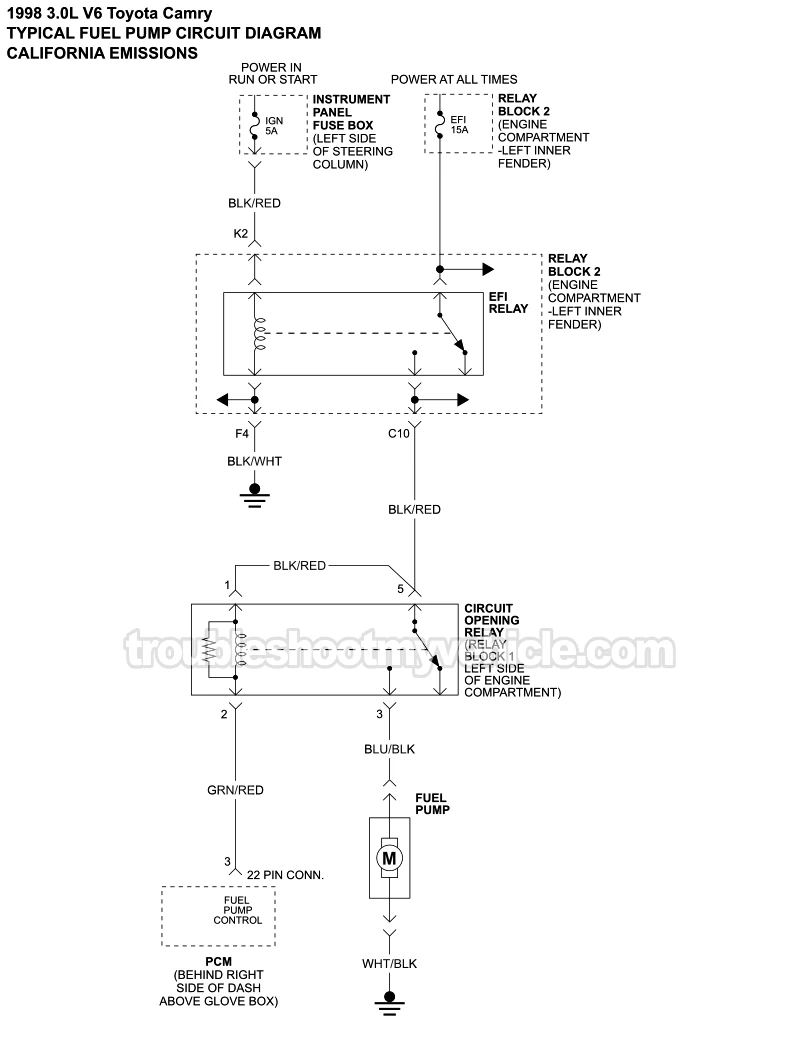

Fuel Pump Circuit Wiring Diagram With California Emissions (1998 3.0L V6 Toyota Camry)

APPLIES TO: This fuel pump circuit wiring diagram applies to the following vehicles:

  • 3.0L V6 Toyota Camry: 1998.

This wiring diagram includes the following component circuits:

  • Circuit Opening Relay.
  • EFI Main Relay.
  • Fuel Pump.
